Détails sur le produit:
|
| Produit: | Affichage LCD TFT de 7 pouces | Résolution: | 1024 x RGB x 600 |
|---|---|---|---|
| interface: | RGB | Interface à écran tactile: | I2C |
| Luminance extérieure: | 1000 cd/m2 (nits) | Température de fonctionnement.: | -30°C à +75°C |
| Température de stockage.: | -30°C à +80°C | Numéro de broche: | 50 épingles |
| Direction de la vue: | IPS, tout angle de vue | Zones actives: | 154.21 ((H) x85.92 ((V) (mm) |
| écran tactile: | CTP Facultatif | Traitement de surface: | Couche dure ((3H) |
| Affichage des couleurs: | 16,7 M | Connexion: | ZIF |
| Certificat: | Pour les appareils de traitement des eaux usées:2015 | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | TFT de haute luminosité de 7 pouces,Affichage LCD TFT de 1024*600,Affichage LCD TFT de 1000 nits |
||
À propos de cet article SFTO700XC-7026ACT2, Affichage LCD IPS TFT 7 pouces haute luminosité 1000 nits
Améliorez vos projets avec notre écran LCD IPS TFT de 7 pouces haute luminosité 1000 nits offrant une résolution vibrante de 1024 x 600 points.cet écran est conçu pour fournir des images cristallines et des couleurs vives, ce qui le rend idéal pour diverses applications telles que les machines industrielles, les appareils portables, les écrans extérieurs, etc.
Principales caractéristiques:
Pourquoi choisir notre écran LCD IPS TFT de 7 pouces?
Cet écran est conçu pour la durabilité et la performance, assurant une utilisation durable dans des environnements exigeants.la luminosité et la qualité supérieures font de notre écran le choix idéal.
Les spécifications:
Améliorez la fonctionnalité et l'esthétique de votre produit avec notre écran LCD IPS TFT haute luminosité de 7 pouces.Commandez maintenant et faites le premier pas vers une performance visuelle exceptionnelle dans votre prochain projet!
Spécification du produit
| Caractéristique | Les spécifications |
| Type LCD | 7.0 pouces |
| Résolution (H*V) | 1024 (RGB) × 600 |
| Type de technologie | TFT a-Si |
| Configuration des pixels | RGB bande verticale |
| Mode d'affichage | Normalement noir |
| Traitement de surface | Éblouissement |
| Direction de la vue | Tout |
| Direction d'inversion de l'échelle grise | Je ne veux pas. |
| Les dimensions du contour (W x H x T) (mm) | 218.42 fois 146.9 fois 9.55 |
| Zone active (mm) | 154.21 fois 85.92 |
| Avec / sans écran tactile | Avec CTP |
| Type de connecteur de correspondance | 50PIN 0,5PITCH |
| Type de rétroéclairage | LED |
| Interface | RGB |
| Nombre de couleurs | 16.7M |
| Clé de pilotage | Le produit doit être soumis à un contrôle de qualité supérieur. |
| CTP IC | Pour les véhicules à moteur |
| Structure du CTP | G+G |
| Interface du CTP | Le secteur privé |
Dimensions extérieures du LCD
CTP Dimensions extérieures
Définition du pin d'interface
| Je ne veux pas. | Nom PIN | Définition |
| 1 | LED-A1 | Voltage d'alimentation pour l'anode rétroéclairée LED |
| 2 | LED-A2 | Voltage d'alimentation pour l'anode rétroéclairée LED |
| 3 | LED-K1 | Voltage d'alimentation pour la cathode rétroéclairée LED |
| 4 | LED-K1 | Voltage d'alimentation pour la cathode rétroéclairée LED |
| 5 | Le GND | Terrain de puissance |
| 6 | VCOM | Voltage VCOM |
| 7 | DVDD | Énergie pour le circuit numérique |
| 8 | Le mode | Contrôle du mode DE ou HV.Mode H:DE.L:HSD/VSD |
| 9 | DE | Données activées |
| 10 | V.S. | Entrée du signal Vsync |
| 11 | HS | Entrée de signal Hsync |
| 12 | B7 | Signal de données bleu (MSB) |
| 13 | B6 | Signal de données bleu |
| 14 | B5 | Signal de données bleu |
| 15 | B4 | Signal de données bleu |
| 16 | B3 | Signal de données bleu |
| 17 | B2 | Signal de données bleu |
| 18 | B1 | Signal de données bleu |
| 19 | B0 | Signal de données bleu (LSB) |
| 20 | Le G7 | Signal de données vert (MSB) |
| 21 | G6 | Signaux de données verts |
| 22 | G5 | Signaux de données verts |
| 23 | G4 | Signaux de données verts |
| 24 | G3 | Signaux de données verts |
| 25 | G2 | Signaux de données verts |
| 26 | G1 | Signaux de données verts |
| 27 | G0 | Signal de données vert (LSB) |
| 28 | R7 | Signal de données rouge (MSB) |
| 29 | R6 Pour les produits de la catégorie 1 | Signal de données rouge |
| 30 | R5 | Signal de données rouge |
| 31 | R4 | Signal de données rouge |
| 32 | R3 | Signal de données rouge |
| 33 | R2 | Signal de données rouge |
| 34 | R1 | Signal de données rouge |
| 35 | R0 | Signal de données rouge (LSB) |
| 36 | Le GND | Terrain de puissance |
| 37 | DCLK | - Je ne sais pas. |
| 38 | Le GND | Terrain de puissance |
| 39 | R/R | Sélectionnez la direction de balayage gauche ou droite. |
| 40 | U/D | Sélectionnez la direction de balayage vers le haut ou vers le bas. |
| 41 | VGH | Porte sur tension |
| 42 | VGL | Port hors tension |
| 43 | AVDD | Voltage d'alimentation pour le circuit analogique. |
| 44 | Réinitialiser | Pin de réinitialisation globale |
| 45 | N.C. | Aucune connexion. |
| 46 | VCOM | Voltage VCOM |
|
47 |
DITHB |
Fonction d'arrêt.H:6 bits de résolution ((derniers 2 bits de données d'entrée) Résolution L:8 bits (par défaut) |
| 48 | Le GND | Terrain de puissance |
| 49 | N.C. | Aucune connexion. |
| 50 | N.C. | Aucune connexion. |
Caractéristiques électriques
| Nom de l'article | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité |
Le test condition |
|
Voltage de puissance |
DVDD | 3.0 | 3.3 | 3.6 | V | - |
| AVDD | 9.4 | 9.6 | 9.8 | V | ||
| VGH | 17 | 18 | 18.5 | V | ||
| VGL | - 7 ans | - 6 | - Il y en a cinq.5 | V | ||
| Voltage du signal d'entrée | VCOM | 3.1 | 3.3 | 3.5 | V | |
| Logique d'entrée haute tension | VIH | 0.7DVD D | - | DVDD | V | |
| Logique d'entrée basse tension | VIL | 0 | 0.3DVDD | V | ||
|
Courant pour le pilote |
GH | - | 0.2 | 1 | - Je ne sais pas | VGH = 16,0 V |
| L'IGL | - | 0.2 | 1 | - Je ne sais pas | VGL = 7,0V | |
| Département d'accueil | - | 4.0 | 1 | - Je ne sais pas | Le DVDD = 3,3 V | |
| Résultats de l'enquête | - | 20 | 50 | - Je ne sais pas | Pour les appareils de commande électrique, la valeur de l'alimentation doit être égale ou supérieure à: |
Spécification du rétroéclairage
| Nom de l'article | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité |
| Courant vers l' avant | Si | - Je ne sais pas. | 320 | - | - Je ne sais pas |
| Voltage avant | VF | 16.8 | 19.2 | 21 | V |
| Durée de vie | 40000 | 50000 | H est |
Caractéristiques optiques
| Nom de l'article | Le symbole | Condition | - Je vous en prie. | Le type | Je suis désolé. | Unité |
|
Les angles de vue |
θT |
CR ≥ 10 |
- | 80 | - |
Diplôme |
| θ B | - | 80 | - | |||
| θ L | - | 80 | - | |||
| θ R | - | 80 | - | |||
| Ratio de contraste | Résultats | θ = 0° | 700 | 800 |
- |
- |
| Temps de réponse | Tonne | 25°C |
- |
30 | 40 |
ms |
| Le TOFF | ||||||
| L'uniformité | U |
- |
70 | 80 |
- |
% |
| NTSC |
- |
- |
- |
70 |
- |
% |
| Luminance | L |
- |
1000 |
- |
cd/m2 |

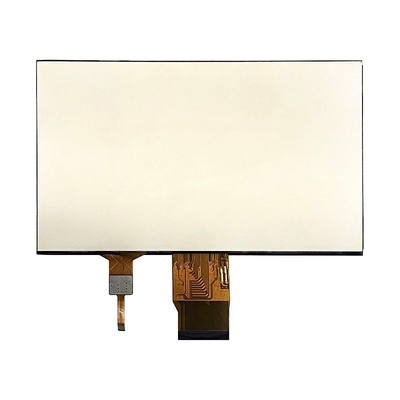

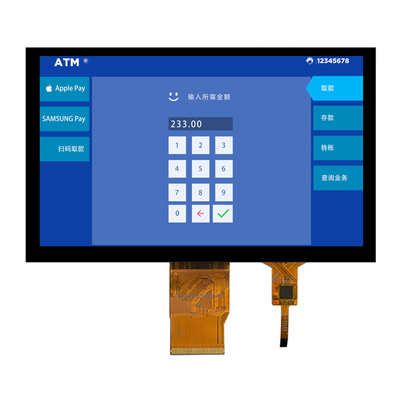

Image du produit
