Détails sur le produit:
|
| Produit: | 7Affichage LCD carré de 6 pouces | Résolution: | 800*800 points |
|---|---|---|---|
| interface: | MIPI | Luminance extérieure: | 1000 cd/m2 (nits) |
| Direction de la vue: | IPS, tout angle de vue | Contrôleur d'affichage à cristaux liquides: | Les États membres doivent fournir les informations suivantes: |
| Température de fonctionnement: | -20°C à +70°C | Température de stockage.: | -25°C à +75°C |
| Lumière: | 1000 lentes | Connexion: | ZIF FPC |
| Durée de vie des LED: | 40, 000 heures | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Affichage LCD TFT de 800 x 800 points,7Affichage LCD TFT de 6 pouces,1000 nits Panneau LCD haute luminosité |
||
À propos de cet article: SFTO760GX-7109AN
Découvrez l'avant-gardeAffichage LCD TFT carré IPS de 7,6 pouces, avec un niveau de luminosité impressionnant de 1000 nits.800 x 800 pointsLa configuration, assurant des visuels vifs et clairs pour diverses applications.
Cet écran LCD TFT haute performance est idéal pour un large éventail d'applications, notamment:
Grâce à sa conception robuste et ses fonctionnalités puissantes, l'écran LCD TFT IPS carré haute luminosité de 7,6 pouces est conçu pour répondre aux exigences exigeantes de différents secteurs,assurer la fiabilité et les performances.
Élevez vos projets avec leAffichage LCD TFT carré IPS de 7,6 pouceset découvrez une qualité visuelle inégalée aujourd'hui!
Spécification du produit
| Nom de l'article | Spécification | Unité |
| Taille de l'écran | 7.6 | pouces |
| Mode d'affichage | Normalement noir | - Je ne sais pas. |
| Résolution | 800 ((RGB) x 800 | Pixel |
| La hauteur des pixels | 36.5 ((H) x 109.5 ((V) | μm |
| Disposition des pixels | Bandes verticales RVB | |
| Direction de vue | Je suis libre. |
- |
| Dimension du contour du module | 142.56 (H) *148.24 (V) *5.1 ((D) | mm |
| L'écran LCD AA | 135.36 (H) * 135.36 (V) | mm |
| Les couleurs | 16.7M |
- |
| Interface | MIPI |
- |
| Température de fonctionnement | -20°C à +70°C |
- |
| Température de stockage | -30°C à +80°C |
- |
Le dessin de contour
Rating absolu maximal
| Paramètre | Le symbole | - Je vous en prie. | Je suis désolé. | Unité |
| Voltage de l'alimentation électrique | VCI ~ GND | - Je ne sais pas.3 | Plus de six.5 | V |
| Voltage d'alimentation électrique 2 | Les États membres doivent respecter les dispositions suivantes: | - Je ne sais pas.3 | +3 et plus.3 | V |
| Plage de tension d'entrée logique | ViN | - Je ne sais pas.3 | - Je ne sais pas.3 | V |
| Plage de tension de sortie logique | Vo | - Je ne sais pas.3 | - Je ne sais pas.3 | V |
| Température de fonctionnement | - Je vous en prie. | - 20 ans. | + 70 | °C |
| Température de stockage | Tstg | - 25 ans | + 75 | °C |
Caractéristiques du courant continu
| Paramètre | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité |
| Voltage d'alimentation pour un circuit analogique | VCl | 2.5 | 3.3 | 3.6 | V |
| Voltage d'alimentation pour le circuit logique | CICVC | 1.65 | 1.8 | 3.3 | V |
| Voltage d'entrée "H"leve | VH | 0.7*IOVCC | CICVC | V | |
| Voltage d'entrée "L'leve" | VL | Le GND | 0.3*IOVCC | V | |
| Voltage de sortie "H"niveau | Je vous en prie! | 0.8*IOVCCl | CICVC | V | |
| Voltage de sortie "L'leve" | Voir aussi: | Le GND | 0.2*IOVCC | V |
Définition du pin d'interface
| Le pin Je ne veux pas. | Le symbole | Définition |
| 1 | LEDA | Anode de rétroéclairage à LED |
| 2 | LEDK | cathode à rétroéclairage LED. |
| 3 | LEDK | cathode à rétroéclairage LED |
| 4 | VCl | Énergie pour la puissance analogique |
| 5 | CICVC | L'alimentation pour le circuit d'alimentation logique et d'E/S |
| 6 | Réinitialiser | Le signal de réinitialisation est faible. |
| 7 | TE | Sortie d'effet de déchirure |
| 8 | PWM | La sortie de fréquence PWM pour le contrôle du pilote LCD. |
| 9 | Le GND | Terrain de puissance |
| 10 | MIPI_DP0 | La ligne de données MIPI-DSI 0 avec une broche d'entrée positive |
| 11 | Le nombre d'heures de travail | La ligne de données MIPI-DSI 0 avec une broche d'entrée négative |
| 12 | Le GND | Terrain de puissance |
| 13 | MIPI_DP1 | La ligne de données MIPI-DSI 1 est dotée d'une broche d'entrée positive |
| 14 | MIPI_DN1 | Pile d'entrée négative de la voie de données MIPI-DSI 1 |
| 15 | Le GND | Terrain de puissance |
| 16 | Le code de l'établissement | La voie de données MIPl-DSI est posivtve pin d'entrée. |
| 17 | Le nombre d'établissements d'enseignement | Pile d'entrée négative de la voie de données MIPI-DSI |
| 18 | Le GND | Terrain de puissance |
| 19 | MIPI_DP2 | La ligne de données MIPI-DSI 2 est dotée d'une broche d'entrée positive |
| 20 | MIPI_DN2 | Pile d'entrée négative de la voie de données MIPI-DSI 2 |
| 21 | Le GND | Résistance à la combustion |
| 22 | MIPI_DP3 | La ligne de données MIPI-DSI 3 est dotée d'une broche d'entrée positive |
| 23 | MIPI_DN3 | Pile d'entrée négative de la voie de données MIPI-DSI 3 |
| 24 | Le GND | Terrain de puissance |
| 25 | TP_INT | Pince INT pour le CTP (NC) |
| 26 | TP SDA | Pinceau SDA pour le CTP (NC) |
| 27 | TP_SCL | L'épingle SCL pour le CTP (NC) |
| 28 | TP_RESET | Pile de réinitialisation pour TP ((NC) |
| 29 | TP_VCl | Pinceau VCl pour le CTP (NC) |
| 30 | TP_IOVCC | IOVCCpin pour le CTP ((NC) |
Caractéristiques optiques
| Nom de l'article | Le symbole | Condition N | - Je vous en prie. | Le type | Je suis désolé. | Unité | |
|
Transmission (sans polariseur) |
T% |
θ = 0° Ta = 25°C |
4.7 | 5.5 | % | ||
| Ratio de contraste | Cr | 1000 | 1200 | ||||
| Temps de réponse | Tonne + Toff | 30 | 35 | États membres | |||
| Luminance de surface | LV | 850 | 1000 | cd/m2 | |||
| Gamme de couleur | θ = 0° | 65 | 70 | % | |||
|
Plage d'angle de vision |
Ou vous? |
Bœuf + |
Centre CR>10 |
85 | dé | ||
| Le bœuf... | 85 | dé | |||||
| Oy+ | 85 | dé | |||||
| Je suis désolé. | 85 | dé | |||||

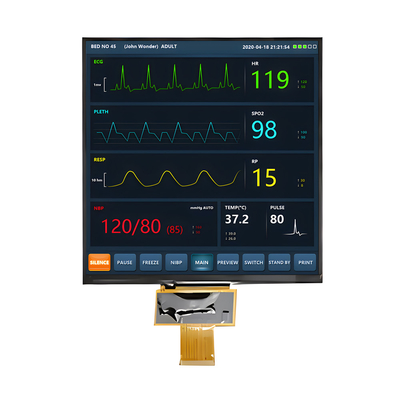

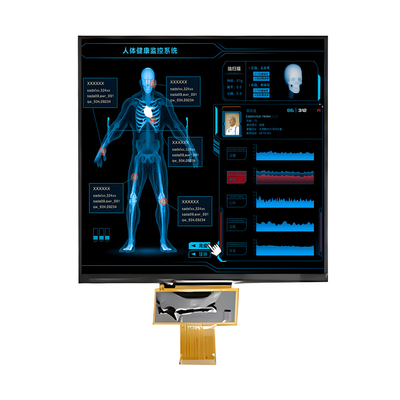

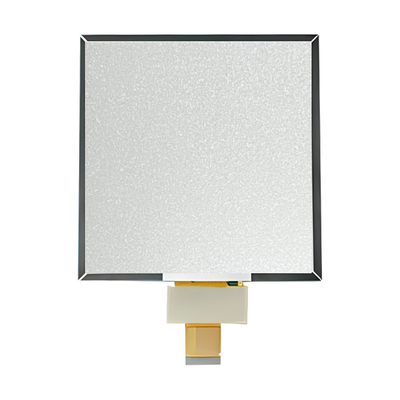

Image du produit
