Détails sur le produit:
|
| Produit: | Affichage de TFT LCD de 10,4 pouces | Résolution: | points 1024*600 |
|---|---|---|---|
| interface: | LVDS | Luminance extérieure: | 800 cd/m2 (nits) |
| Direction de la vue: | IPS, tout angle de vue | Température de fonctionnement: | -20°C à +70°C |
| Température de stockage.: | -30°C à +80°C | Connexion: | ZIF FPC |
| Durée de vie des LED: | 40, 000 heures | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Interface LVDS TFT à haute luminosité,Affichage LCD TFT de 800 nits,Affichage de TFT LCD de 10 |
||
À propos de cet article: SFTO1040YX-7241AN
Découvrez des images époustouflantes avecAffichage LCD IPS TFT haute luminosité de 10,4 pouces, conçu pour fournir des performances exceptionnelles dans diverses applications.800 nits, cet écran LCD assure des images claires et vives, ce qui le rend adapté à l'intérieur comme à l'extérieur.
Lumière:d'une luminosité de800 nitL'écran s'avère excellent dans des conditions lumineuses, offrant une excellente visibilité sans compromettre la qualité de l'image.
Technologie IPS de haute qualité:La technologie In-Plane Switching (IPS) offre de larges angles de vision et une reproduction des couleurs précise, offrant une expérience visuelle cohérente et vivante sous tous les angles.
Résolution:L'écran offre une résolution de1024 x 768 pixels, permettant des images nettes et détaillées, parfaites pour les applications industrielles, les appareils médicaux et les kiosques interactifs.
L'interface du système LVDS:Équipé d'unInterface de signalisation différentielle basse tension (LVDS), cet écran assure un transfert de données rapide et efficace, ce qui facilite l'intégration avec divers appareils et systèmes.
Le10Affichage LCD IPS TFT de 4 poucesest idéal pour une gamme d'applications, notamment:
Combinant une luminosité élevée, une excellente précision des couleurs et des options de connectivité polyvalentes, leAffichage LCD IPS TFT haute luminosité de 10,4 poucesest parfait pour les professionnels qui recherchent des écrans fiables et de haute qualité pour leurs projets.Cet écran offre les performances dont vous avez besoin..
Mettez à jour vos solutions d'affichage dès aujourd'hui avec l'écran LCD IPS TFT de haute luminosité de 10,4 pouces et profitez d'une visibilité et d'une clarté améliorées dans toutes vos applications visuelles!
Spécification du produit
| Nom de l'article | Spécification |
| Taille du panneau | 10.4 |
| Nombre de pixels | 1024 × RGB (3) × 768 |
| Zones actives | 211.2 ((H) x 158.48 ((V)(mm) |
| La hauteur des pixels | 0.20625 ((H) × 0.20625 ((V) x RGB (mm) |
| Dimension de contour | 225.8 ((W) × 174.3 ((H) × 5.6 ((D)(mm) |
| Nombre de couleurs | 16.7M |
| Mode d'affichage | Mode de transmission, normalement noir |
| Direction de la vue | Vue complète |
| Format d'affichage | bande verticale RVB |
| Traitement de surface | Anti-éblouissement |
| Interface | LVDS |
| Rétrécissement | LED blanche |
| Température de fonctionnement | -20 à +70°C |
| Température de stockage | -30 à 80°C |
Dimension extérieure
Rating absolu maximal
| Nom de l'article | Le symbole | - Je ne sais pas. | Je suis désolée. | Unité |
| Voltage d'alimentation numérique | VDD | - Je ne sais pas.3 | 5.0 | V |
| Lumière arrière | V | - Je ne sais pas.3 | 28 | V |
Conditions de fonctionnement du LCD
| Paramètre | Le symbole | - Je ne sais pas. | - Je sais. | Je suis désolée. | Unité |
| Voltage numérique de l'alimentation | VDD | 2.8 | 3.3 | 3.6 | V |
| Courant de puissance | DSI | - Je ne sais pas. | 0.3 | - Je ne sais pas. | Une |
| VDD | PDD | 1.0 | W | ||
| Courant d'entrée | IRUSH | 2.0 | Une | ||
| Lumière arrière Powe | V | 8.2 | 9.6 | 10.5 | V |
Définition du pin d'interface
| Je ne veux pas. | Le symbole | Fonction |
| 1 | N.C. | Aucune connexion. |
| 2 | Le GND | Le sol |
| 3 | RIN3+ | Signal LVDS ((+) -canal 3 |
| 4 | RIN3- | Signal LVDS ((-) -canal 3 |
| 5 | Le GND | Le sol |
| 6 | RXCLK+ | Signal d'horloge du LVDS ((+) |
| 7 | RXCLK- - Je ne sais pas. | Signal de l'horloge du LVDS |
| 8 | Le GND | Le sol |
| 9 | RIN2+ | Signal LVDS ((+) -canal 2 |
| 10 | RIN2- | Le signal de détection de l'écran de freinage doit être étalonné sur une ligne de détection de l'écran. |
| 11 | Le GND | Le sol |
| 12 | RIN1+ | Signal LVDS ((+) -canal 1 |
| 13 | RIN1- | Signal LVDS ((-) -canal 1 |
| 14 | Le GND | Le sol |
| 15 | RIN0+ | Signal LVDS ((+) -canal 0 |
| 16 | RIN0- | Le signal de la SVDL est de 0 canaux |
| 17 | Le GND | Le sol |
| 18 | N.C. | Aucune connexion. |
| 19 | Le GND | Le sol |
| 20 | Les produits de la catégorie 1 | SELB = ¥0 ¥ 8 bits SELB = ¥1 ¥ 6 bits |
| 21 | N.C. | Aucune connexion. |
| 22 | N.C. | Aucune connexion. |
| 23 | N.C. | Aucune connexion. |
| 24 | RÉVERSE | Fonction de panneau arrière |
| 25 | Le GND | Le sol |
| 26 | Le GND | Le sol |
| 27 | Le GND | Le sol |
| 28 | Le CCR | puissance Voltage pour circuit numérique 3,3 V |
| 29 | Le CCR | puissance Voltage pour circuit numérique 3,3 V |
| 30 | Le CCR | puissance Voltage pour circuit numérique 3,3 V |
Caractéristiques optiques
| Nom de l'article | Le symbole | - Je ne sais pas. | - Je sais. | Je suis désolée. | Unité | |
| Ratio de contraste | Résultats | - | 700 | - | ||
|
Luminance au centre |
L |
750 |
800 |
- |
cd/m2 |
|
| Tolérance lumineuse | LU | 70 | 75 | % | ||
| Temps de réponse | La hausse et la baisse | - | 30 | 35 | ms | |
|
Angle de vue Le rapport de contraste K est supérieur à 10 |
Légères |
θx+ | 80 | 85 | - |
degré |
| θx- | 80 | 85 | - | |||
|
Verticale |
θy+ | 80 | 85 | - | ||
| θy- | 80 | 85 | - | |||
|
Chromatisation des couleurs (CIE1931) |
Le rouge |
x |
Il est de type 0.05 |
0.617 |
Tapez + 0.05 |
|
| y | 0.327 | |||||
|
Verte |
x | 0.332 | ||||
| y | 0.600 | |||||
|
Le bleu |
x | 0.146 | ||||
| y | 0.056 | |||||
|
Blanc |
x | 0.299 | ||||
| y | 0.351 | |||||
| gamme de couleurs (ratio NTSC) |
70 |
% |
||||
Caractéristiques du rétroéclairage
| Nom de l'article | Le symbole | - Je ne sais pas. | - Je sais. | Je suis désolée. | Unité | Nom de l'entreprise |
| Courant LED | L'ILED | 120 | - Je ne sais pas | LED totale | ||
| Voltage avant | VF | 30.6 | V | Si = 120 mA | ||
| Courant inverse | IR | 50 | μA | VR = 3,3 V, 1 LED | ||
| Dissipation de puissance | Pd | 3960 | mW | LED totale | ||
| Courant de pointe vers l'avant | Le secteur privé | 30 | - Je ne sais pas | 1 LED | ||
| Voltage inverse | V.R. | 3.3 | V | 1 LED | ||

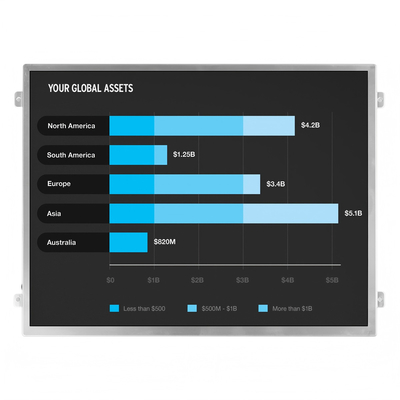

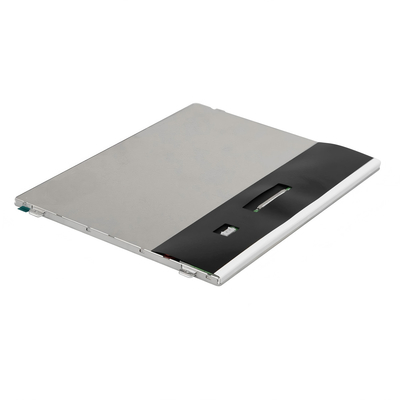

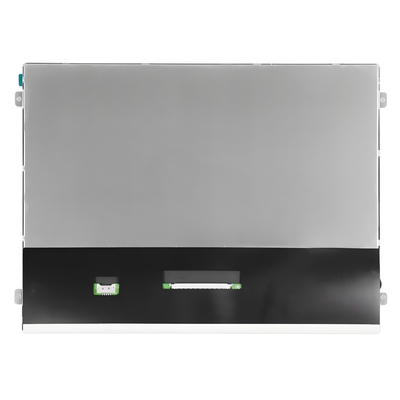

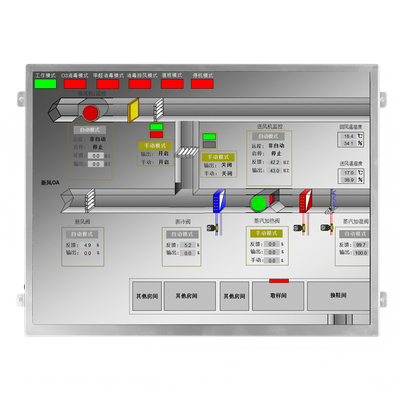

Image du produit
