Détails sur le produit:
|
| Taille de l'écran: | 150,6 pouces de diagonale | Luminosité: | 1500 cd/m² (Typ) |
|---|---|---|---|
| Résolution: | 1920×1080 FHD | angle de vue: | 85°/85°/85°/85° (RC≥10) |
| Température de fonctionnement.: | -30°C à +85°C | Interface: | Système de détection de l'émission |
| Consommation électrique: | Le système de freinage doit être équipé d'un dispositif de freinage. | Ratio de contraste: | 8001 (type) |
| Rétroéclairage: | Barre lumineuse LED externe | Durée de vie des LED: | 24.35W, durée de vie de 50 000 heures |
| Traitement de surface: | Couche dure anti-éblouissement 3H | Gamme de couleur: | 72% NTSC |
| Évaluation Vibration/ESD: | Conforme à la norme MIL-STD-202G | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Affichage LCD FHD TFT,Écran LCD TFT lisible à la lumière du soleil,Affichage LCD industriel lisible par la lumière du soleil |
||
Une visibilité inégalée dans des environnements hostiles
L'affichage LCD TFT haute luminosité SFTO1560RX-7312AN de 15,6 pouces offre une luminance de 1500 nits pour une visibilité cristalline sous la lumière directe du soleil.Cet écran FHD (1920×1080) est doté d'un revêtement dur anti-éblouissement 3H et fonctionne parfaitement de -30°C à 85°C , les systèmes de transport et les machines lourdes.
Principaux avantages techniques
Durabilité industrielle:Passe les essais de choc thermique (-30°C 85°C), de vibration (10-55Hz) et de détection ESD à ± 12 kV.
Lumière arrière à longue durée de vie:50Système LED de 1000 heures avec entrée de 45,1 V (540 mA typique).
Intégration souple:L'interface LVDS avec contrôle de balayage inverse (pin REV_SCAN) pour un montage polyvalent.
Performance en couleurs:72% de gamme de couleurs NTSC et un rapport de contraste de 800:1.
Fiabilité certifiée
Certifié ISO 9001/14001 et conforme aux normes RoHS/REACH de l'UE. Inclut une garantie fonctionnelle d'un an.
Idéal pour:
Affichage numérique extérieur
Équipement de construction et d'agriculture
Affichage du poste de pilotage
Systèmes de navigation maritime
Dispositifs médicaux
Demandez un échantillon:Contactez notre équipe de soutien UE/États-Unis àLes résultats de l'enquête ont été publiés dans les pages suivantes:pour les prix industriels et les options de personnalisation.
Les spécifications
| Nom de l'article | Spécification | Unité |
| Taille de l'écran | 15.6 réelle diagonale | |
| Beael ouverture | 365.72x220.39x12. Je vous en prie.5 | mm |
| Nombre de pixels | 1920 x R.G.B. x 1080 | pixel |
| La hauteur des pixels | 0.17925 (H) x 0,17925 (V) | mm |
| Zone d'affichage | 344.16 x 193. Je suis désolé.59 | mm |
| Affichage des couleurs | 16.7M | couleur |
| Mode de transmission | Normalement noir | - |
| Traitement de surface | type AG, revêtement dur 3H, | - |
| Consommation d'électricité | Cellule totale | |
| TC | 8100 | K |
| NTSC | 72 (type) | % |
Dimensions extérieures
![]()
Définition du pin d'interface
| Le pin | Nom | Définition |
| 1 | N.C. | Pas de connexion, cette broche devrait être ouverte |
| 2 | N.C. | Pas de connexion, cette broche devrait être ouverte |
| 3 | N.C. | Pas de connexion, cette broche devrait être ouverte |
| 4 | N.C. | Pas de connexion, cette broche devrait être ouverte |
| 5 | N.C. | Pas de connexion, cette broche devrait être ouverte |
| 6 | N.C. | Pas de connexion, cette broche devrait être ouverte |
| 7 | N.C. | Pas de connexion, cette broche devrait être ouverte |
| 8 | N.C. | Pas de connexion, cette broche devrait être ouverte |
| 9 | N.C. | Pas de connexion, cette broche devrait être ouverte |
| 10 | N.C. | Pas de connexion, cette broche devrait être ouverte |
| 11 | Équipement de mesure | Logique LCD et puissance du pilote 3.3V |
| 12 | Équipement de mesure | Logique LCD et puissance du pilote 3.3V |
| 13 | Équipement de mesure | Logique LCD et puissance du pilote 3.3V |
| 14 | N.C. | Pas de connexion, cette broche devrait être ouverte |
| 15 | N.C. | Pas de connexion, cette broche devrait être ouverte |
| 16 | N.C. | Pas de connexion, cette broche devrait être ouverte |
| 17 | Je ne sais pas. |
Faible → Mode normal. Haut → Affichage à l'envers horizontal et vertical |
| 18 | RXO0- | Entrée de données différentielles négatives du LVDS. Canaux O0 (étrange) |
| 19 | RXO0+ | Entrée de données différentielles LVDS positives. |
| 20 | RXO1- | Entrée de données différentielles négatives du LVDS, canal O1 (étrange) |
| 21 | RXO1+ | Entrée de données différentielles LVDS positives. |
| 22 | RXO2- | Entrée de données différentielles négatives du LVDS, canal O2 (étrange) |
| 23 | RXO2+ | Entrée de données différentielles LVDS positives. |
| 24 | Le GND LCD | Logique LCD et mise à la terre du pilote |
| 25 | RXOC- | Entrée d'horloge différentielle LVDS négative (étrange) |
| 26 | RXOC+ | Entrée d'horloge différentielle LVDS positive (étrange) |
| 27 | Le GND LCD | Logique LCD et mise à la terre du pilote |
| 28 | RXO3- | Entrée de données différentielles négatives du LVDS. |
| 29 | RXO3+ | Entrée de données différentielles LVDS positives, canal O3 (étrange) |
| 30 | RXE0- | Entrée de données différentielles négatives du LVDS. Canal E0 (paire) |
| 31 | RXE0+ | Entrée de données différentielles LVDS positives, canal E0 (paire) |
| 32 | RXE1- | Entrée de données différentielles négatives du système LVDS, canal E1 (paire) |
| 33 | RXE1+ | Entrée de données différentielles LVDS positives, canal E1 (paire) |
| 34 | Le GND LCD | Logique LCD et mise à la terre du pilote |
| 35 | RXE2- | Entrée de données différentielles négatives du système LVDS, canal E2 (paire) |
| 36 | RXE2+ | Entrée de données différentielles LVDS positives, canal E2 (paire) |
| 37 | RXEC- | Entrée d'horloge différentielle LVDS négative (paire) |
| 38 | RXEC+ | Entrée d'horloge différentielle LVDS positive (paire) |
| 39 | RXE3- | Entrée de données différentielles négatives du système LVDS, canal E3 (paire) |
| 40 | RXE3+ | Entrée de données différentielle LVDS positive, canal E3 (paire) |

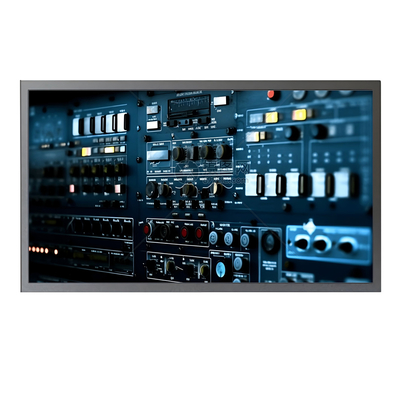

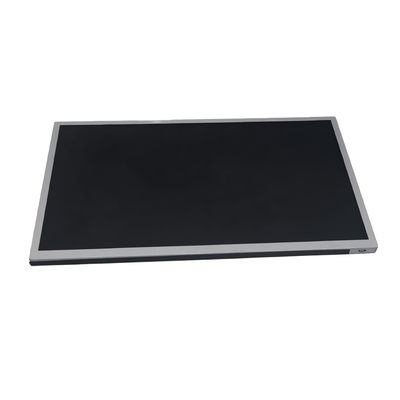

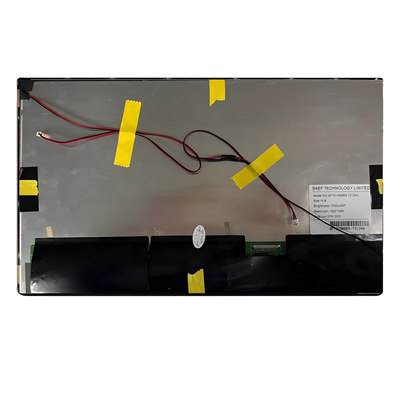

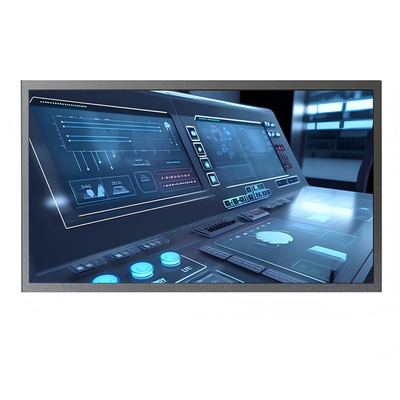

Image du produit
![]()
![]()
