Détails sur le produit:
|
| Numéro de modèle: | SFTO2700RX-7322AN | Taille de l'écran: | Diagonale de 27 pouces |
|---|---|---|---|
| Résolution: | 1920×1080 pixels (bande RVB) | Luminosité: | 1000 cd/m² |
| Température de stockage.: | -20°C à +60°C | Température de fonctionnement.: | 0°C à +50°C |
| Ratio de contraste: | 10001 (type) | Interface: | LVDS double canal (2 pixels/horloge) |
| Temps de réponse: | 14ms (marche/arrêt, Typ.) | Rétroéclairage: | 50, 000 heures |
| Traitement de surface: | Revêtements AG/AR/AF (Sélectionnable) | Technologie tactile: | Le PCAP ((CTP) est facultatif |
| Couverture en verre: | Verre Gorilla/Verre trempé/PMMA (Personnalisé) | Points de contact: | 10 points multi-touch |
| Interface tactile: | Pour les appareils de type I2C/USB/RS232 (configurable) | Options de C.I.: | Les résultats de l'enquête sont publiés dans les journaux de l'UE. |
| Personnalisation: | Sérigraphie, Logo, Découpes | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Affichage LCD TFT à résolution de bande RGB,Affichage LCD TFT lisible par la lumière du soleil,L'écran LCD TFT |
||
Écran LCD TFT 27" 1000 nits lisible en plein soleil - Solution d'affichage industriel personnalisable
Le SFTO2700SM-7322AN de Saef Technology est un écran LCD TFT 27 pouces haute luminosité conçu pour les environnements difficiles. Avec une luminance de crête de 1000 nits, une surface durcie anti-éblouissement 3H et des angles de vision larges de 178°, il offre une visibilité exceptionnelle en plein soleil – idéal pour les bornes extérieures, les IHM industrielles et les équipements médicaux en Europe et en Amérique du Nord.
✅ Clarté Ultra-HD : la résolution FHD 1920x1080 avec 16,7 millions de couleurs garantit une imagerie nette.
✅ Fiabilité robuste : Fonctionne dans des extrêmes de -20°C~60°C (stockage) et résiste aux chocs thermiques (24 cycles testés).
✅ Économe en énergie : Seulement 5,3 W de consommation maximale malgré une sortie de 1000 nits.
✅ Longévité : Rétroéclairage LED de 50 000 heures (rétention de luminosité de 50 %).
Adapté à vos besoins
Nous offrons une personnalisation de bout en bout pour les partenaires OEM/ODM :
Modifications du panneau : Redimensionnement des écrans (dimensions non standard prises en charge).
Flexibilité de l'interface : Conversions LVDS, eDP, HDMI.
Intégration du micrologiciel : OSD personnalisé, réglage gamma, séquencement de l'alimentation.
Prototypage rapide : Délai de livraison de 4 semaines pour les échantillons.
Idéal pour les applications spécialisées : Affichages aéronautiques, véhicules militaires, moniteurs médicaux à haute luminance.
Demander une personnalisation
Contacter sales2@saef.com.cn pour les versions scellées IP65, les options tactiles capacitives ou les conceptions de lunettes personnalisées.
Spécifications
| Articles | Unité | Spécification |
| Diagonale de l'écran | mm | 27,0” |
| Zone active | mm | 597,888(H) x 336,312(V) |
| Pixels H x V | - | 1920(x3) x 1080 |
| Pas des pixels | um | 31,14 (par triade) x 31,14 |
| Disposition des pixels | - | Bande verticale R.V.B. |
| Mode d'affichage | - | Normalement noir |
| Temps de réponse | Msec | 14 ms (typ., marche/arrêt) |
| Poids | Grammes | À déterminer |
| Interface électrique | - | LVDS double canal, entrée de données RVB 8 bits |
| Couleur prise en charge | - | 16,7 millions de couleurs |
| Traitement de surface | - | Anti-éblouissement, 3H |
| Température de fonctionnement | ℃ |
0 à +50 |
| Température de stockage | ℃ | -20 à +60 |
Dimensions externes
![]()
Définition des broches de l'interface
| N° de broche | Symbole | Description |
| 1 | RxO0- | Entrée de données différentielles LVDS négatives (données impaires) |
| 2 | RxO0+ | Entrée de données différentielles LVDS positives (données impaires) |
| 3 | RxO1- | Entrée de données différentielles LVDS négatives (données impaires) |
| 4 | RxO1+ | Entrée de données différentielles LVDS positives (données impaires) |
| 5 | RxO2- | Entrée de données différentielles LVDS négatives (données impaires) |
| 6 | RxO2+ | Entrée de données différentielles LVDS positives (données impaires) |
| 7 | BIST | BIST |
| 8 | RxOCLK- | Entrée d'horloge différentielle LVDS négative (horloge impaire) |
| 9 | RxOCLK+ | Entrée d'horloge différentielle LVDS positive (horloge impaire) |
| 10 | RxO3- | Entrée de données différentielles LVDS négatives (données impaires) |
| 11 | RxO3+ | Entrée de données différentielles LVDS positives (données impaires) |
| 12 | RxE0- | Entrée de données différentielles LVDS négatives (données paires) |
| 13 | RxE0+ | Entrée de données différentielles LVDS positives (données paires) |
| 14 | GND | Masse |
| 15 | RxE1- | Entrée de données différentielles LVDS négatives (données paires) |
| 16 | RxE1+ | Entrée de données différentielles LVDS positives (données paires) |
| 17 | GND | Masse |
| 18 | RxE2- | Entrée de données différentielles LVDS négatives (données paires) |
| 19 | RxE2+ | Entrée de données différentielles LVDS positives (données paires) |
| 20 | RxECLK- | Entrée d'horloge différentielle LVDS positive (horloge paire) |
| 21 | RxECLK+ | Entrée d'horloge différentielle LVDS positive (horloge paire) |
| 22 | RxE3- | Entrée de données différentielles LVDS négatives (données paires) |
| 23 | RxE3+ | Entrée de données différentielles LVDS positives (données paires) |
| 24 | GND | Masse |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | Pas de connexion |
| 28 | VDD | Tension d'entrée d'alimentation 5V |
| 29 | VDD | Tension d'entrée d'alimentation 5V |
| 30 | VDD | Tension d'entrée d'alimentation 5V |
Caractéristiques optiques
| Paramètre | Conditions | Min. | Typ. | Max. | Unité | |
|
Angle de vision (CR>10) |
Horizontal | θL | 89 | - |
degré |
|
| θR | 89 | - | ||||
| Vertical | θT | 89 | - | |||
| θB | 89 | - | ||||
| Rapport de contraste | Centre | 700 | 1000 | - | - | |
| Temps de réponse | Tr+Td | - | 14 | 20 | ms | |
|
Chromaticité des couleurs CF (CIE1931) |
Rouge x |
Typ. -0,03 |
0,646 |
Typ. +0,03 |
- | |
| Rouge y | 0,341 | - | ||||
| Vert x | 0,327 | - | ||||
| Vert y | 0,612 | - | ||||
| Bleu x | 0,143 | - | ||||
| Bleu y | 0,041 | - | ||||
| Blanc x | 0,283 | - | ||||
| Blanc y | 0,289 | - | ||||
| Luminance centrale du blanc | YLI | 800 | 1000 | cd/m2 | ||

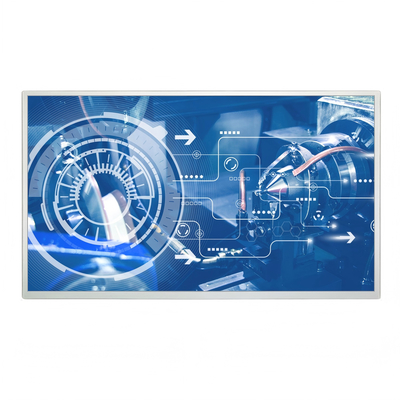

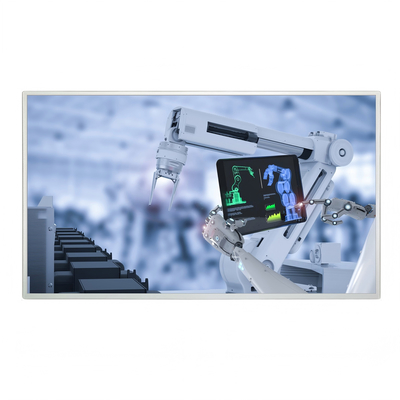

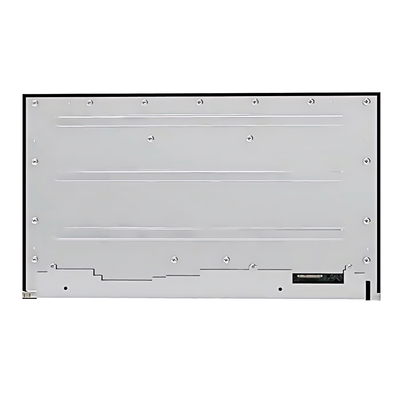

Image du produit
![]()
![]()
