Détails sur le produit:
|
Produit: | 5Affichage LCD TFT de 0,7 pouces | Résolution: | 640x480 VGA |
---|---|---|---|
Luminosité: | 500 cd/m2 (typique) | Direction de la vue: | 80° (dans toutes les directions, CR≥10) |
Ratio de contraste: | 1200:1 | Interface: | RGB à 6 bits (40 broches) |
Température de fonctionnement.: | -30°C à +80°C | Personnalisation: | Vêtements/capteurs/confection de FPC |
Clé de pilotage: | JD9168S | Durée de vie des LED: | 30, 000 heures |
Touchez: | Capacitif Projeté (PCAP) | Conformité: | Conforme à la norme Rohs & Reach |
Mettre en évidence: | L'écran LCD TFT industriel tactile PCAP,JD9168S TFT LCD industriel,640x480 TFT LCD industriel |
Affichage LCD TFT robuste de 5,7 pouces de 500 nits avec PCAP Touch - large température de qualité industrielle
Le SFTO570DX-7263AN de Saef Technology offre des performances exceptionnelles dans des environnements extrêmes.Le VGA TFT de 7 pouces est conçu pour les interfaces HMI industrielles, des dispositifs médicaux et des tableaux de bord automobiles en Europe et en Amérique du Nord.
✅ Prêt pour les environnements extrêmes: fonctionne dans le froid arctique à la chaleur du désert (-30 ° C ~ 80 ° C) avec une certification de choc thermique de 120 heures.
✅ Durabilité industrielle: la surface durcie 3H résiste aux rayures + résistance aux vibrations aléatoires (0,015G2/Hz, 5-500Hz).
✅ Puissance optimisée: Consommation de rétroéclairage de seulement 1,5 W + contrôle de l'obscurcissement PWM (1-50 kHz).
✅ Haute clarté visuelle: rapport de contraste de 1200:1 + gamme de couleurs NTSC de 60%.
Intégration tactile transparente
Mettez à niveau votre solution avec notre personnalisation tactile de capacité projetée (PCAP):
Options de verre: verre Gorilla®/verre trempé/PMMA avec revêtements AG/AR/AF.
Flexibilité du capteur: verre/film/film+piles de films + formes FPC personnalisées.
Compatibilité avec le contrôleur: EETI, ILITEK, Cypress, Goodix (interfaces I2C/USB/RS232).
Prototypage rapide: 4 semaines de délai d'échantillonnage pour les combinaisons affichage + tactile.
Idéal pour: interfaces stérilisées médicales, tableaux de bord automobiles, commandes d'automatisation d'usine.
Spécification du produit
Nom de l'article | Spécification | Unité |
Type de écran LCD | TFT | - |
Afficher la couleur | 16.7M | - |
Direction de la vue | IPS, tous les angles de vue | À l'heure |
Température de fonctionnement | -30 à +80 | °C |
Température de stockage | -30 à +80 | °C |
Taille du module | Voir le dessin de contour | mm |
Zone active ((W × H) | 115.20X86. Je vous en prie.40 | mm |
Nombre de points | 640 x 480 | points |
Contrôleur LCM | JD9168S | - |
Voltage de l'alimentation électrique | 3.3 | V |
Rétrécissement | 3S7P-LED (blanc) | pièces |
Interface | Interface RVB | - |
Dimensions extérieures
Notes de crédit maximales absolues
Nom de l'article | Le symbole | - Je ne sais pas. | Je suis désolée. | Unité |
Voltage d'alimentation | Le CCR | - Je ne sais pas.3 | 3.3 | V |
Voltage d'alimentation en rétroéclairage | VLED | - Je ne sais pas.3 | 6.0 | V |
Température de fonctionnement | Au sommet | - 30 ans | 80 | °C |
Température de stockage | Tst | - 30 ans | 80 | °C |
Caractéristiques du rétroéclairage
Nom de l'article | Le symbole | Valeur typique | |
Voltage d'alimentation | VLED | 5V | |
Courant d'alimentation | Il | 300 - mA | |
Consommation d'électricité | PL | 1.5 - W | |
Fréquence de commande PWM | FPDIM | 50K Hz | |
Lumière arrière ON-OFF | Très haut |
VEN |
1.4 VLED V |
Faible | 0 à 0,4 V | ||
Niveau de commande PWM | Très haut |
VPDIM |
1.5 V |
Faible | 0 à 0,4 V | ||
L'uniformité | ΔBp | 80% | |
Durée de vie | le temps | 40K heures |
Définition du pin d'interface
Le numéro de code. | Le symbole | Résultats | Définition |
1 | U/D | Je suis... | Direction de balayage haut/bas sur le module de panneau. |
2 | N.C. | - | Aucune connexion. |
3 | HSYNC | Je suis... | Entrée de synchronisation horizontale dans l'interface RVB. |
4 à 6 | VLED | P | L'alimentation pour le pilote LED. |
7 | Le CCR | P | L'alimentation pour le TFT. |
8 | VSYNC | Je suis... | Entrée de synchronisation verticale dans l'interface RVB. |
9 | DE | Je suis... | Activation de l'entrée de données dans l'interface RVB. |
10 | Pour les produits: | Je suis... | Aucune connexion. |
11 | Les États membres | Je suis... | Aucune connexion. |
12 | J.D.A. | Je suis... | Une broche d'entrée de signal PWM. |
13 à 15 | B5-B3 | Je suis... | Le bus de données bleu. |
16 | VSS | P | Au sol. |
17 à 19 | B2-B0 | Je suis... | Le bus de données bleu. |
20 | VSS | P | Au sol. |
21 à 23 | G5-G3 | Je suis... | Le bus de données vert. |
24 | VSS | P | Au sol. |
25 à 27 | G2-G0 | Je suis... | Le bus de données vert. |
28 | VSS | P | Au sol. |
29 à 31 | R5-R3 | Je suis... | Le bus de données rouge. |
32 | VSS | P | Au sol. |
33 à 35 | R2-R0 | Je suis... | Le bus de données rouge. |
36 | XR | Je suis... | Aucune connexion. |
37 | YD | Je suis... | Aucune connexion. |
38 | DCLK | Je suis... | Entrée d'horloge de pixels dans l'interface RVB. |
39 | VSS | P | Au sol. |
40 | R/R | Je suis... | Direction de balayage gauche/droite sur le module de panneau. |

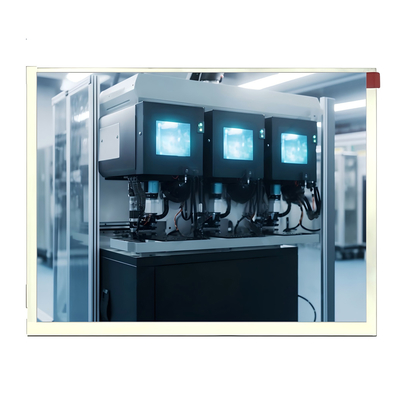

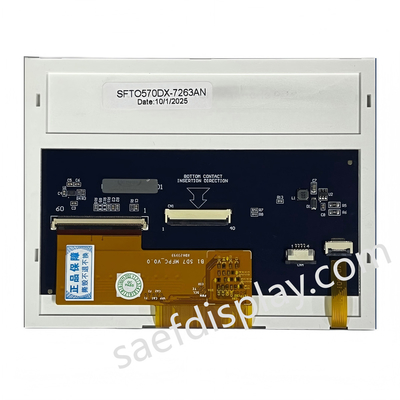

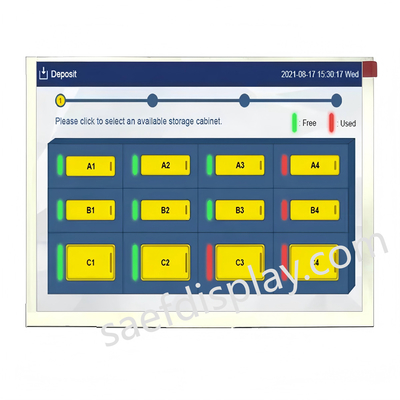

Image du produit
