Détails sur le produit:
|
luminosité maximale: | 1000 cd/m2 (lisible à la lumière du soleil) | Taille d'affichage: | 21,5 pouces (diagonale 546,86 mm) |
---|---|---|---|
Résolution: | 1920 × 1080 (HD complète) | Technologie tactile: | 10 points CTP (compatible avec le gant) |
Interface: | LVDS double canal (RVB 8 bits) | Température de fonctionnement.: | -10°C à +60°C (Qualité industrielle) |
Température de stockage.: | -20℃ à +60℃ | angle de vue: | Le niveau de la couche d'écoulement doit être supérieur ou égal à: |
Ratio de contraste: | 10001 (typique) | Interface tactile: | Usb |
applications: | Imagerie médicale, kiosques, interfaces HMI | Traitement de surface: | Brume 20%, 6H |
Garantie: | 2 ans (couverture étendue pour l'usage industriel) | Conformité: | La présente directive s'applique à tous les véhicules à moteur à vapeur. |
Mettre en évidence: | 1000nits LCD TFT industriel,L'écran LCD TFT industriel certifié RoHS |
Écran LCD TFT industriel 21,5" ultra-lumineux pour environnements extrêmes EU/US
Le SFHD2150A01PT-H20%2 offre une luminosité inégalée de 1000 cd/m² – conçu pour une visibilité en plein soleil dans les applications industrielles nord-américaines et européennes. Doté d'une résolution Full HD, d'un fonctionnement à large température (-10°C à +60°C) et d'un écran tactile capacitif à 10 points, cet écran excelle dans les diagnostics médicaux, les terminaux de paiement extérieurs et l'automatisation d'usine. Certifié conforme aux normes RoHS, REACH et ISO, il répond aux exigences réglementaires strictes de l'UE/des États-Unis.
Principaux avantages pour les clients industriels :
✅ Haute luminosité de 1000 nits – Lisible en plein soleil (idéal pour les bornes extérieures)
✅ Tactile compatible avec les gants – Fonctionne avec un stylet capacitif/mains mouillées (interface USB)
✅ Garantie étendue – Couverture de 2 ans pour un fonctionnement 24h/24 et 7j/7
Performances de qualité industrielle
Résistance aux températures extrêmes
Démarrage à froid à -10°C (entrepôts frigorifiques) et fonctionnement à +60°C (ateliers d'usine), réussissant les tests de cyclage thermique de 120 heures.
Interface LVDS à double canal
Transmission de signal résistante au bruit pour les automates Siemens/Beckhoff dans les environnements à fortes IEM.
Prêt pour le médical et l'extérieur
Rapport de contraste de 1000:1 + angles de vision de 89° pour l'imagerie en niveaux de gris compatible DICOM et la signalisation extérieure.
Construction robuste
Verre trempé anti-reflet 6H, résistance à la buée équivalente à IP65 et protection ESD de ±4kV.
Spécifications techniques
Fonctionnalité |
Valeur industrielle |
---|---|
Efficacité énergétique |
Circuit de démarrage progressif (≤3A courant d'appel) |
Sensibilité tactile |
Détection à 10 doigts (<10g de pression) |
Pilote de rétroéclairage |
MY-1L2136A-v2.1 (entrée 10-30V) |
Liaison optique |
OCR liquide pour une réflexion réduite |
Médical
Moniteurs chirurgicaux, imagerie diagnostique (niveaux de gris DICOM)
Infrastructure extérieure
Bornes de péage, panneaux d'information des arrêts de bus, bornes libre-service
Industrie 4.0
IHM de machines CNC, interfaces de contrôle robotique (Allemagne)
Transport
Affichages de bagages d'aéroport, systèmes de contrôle des trains (Royaume-Uni/France)
Pourquoi choisir cet écran ?
Fabriqué par Saef Technology (certifié ISO 9001/14001), ce module comprend :
Spécifications
ÉLÉMENTS | Unité | Spécification |
Diagonale de l'écran | mm | 546,86 (21,5”) |
Zone active | mm | 476,064 (H) x 267,786 (V) |
Pixels H x V | - | 1920 (x3) x 1080 |
Pas des pixels | um | 247,95 (par une triade) x247,95 |
Disposition des pixels | - | Bande verticale R.V.B. |
Mode d'affichage | - | Mode VA, normalement noir |
Temps de réponse | Msec | 14 ms (typ., marche/arrêt) |
Poids | Grammes | À déterminer |
Interface électrique | - | LVDS à double canal, entrée de données RVB 8 bits |
Couleur prise en charge | - | 16,7 millions de couleurs |
Traitement de surface | - | Anti-reflet, 3H |
Plage de température de fonctionnement Stockage (expédition) |
℃ |
-10 à +60 -20 à +60 |
Dimensions externes
Définition des broches de l'interface
N° de broche | Symbole | Description |
1 | RxO0- | Entrée de données différentielles LVDS négatives (données impaires) |
2 | RxO0+ | Entrée de données différentielles LVDS positives (données impaires) |
3 | RxO1- | Entrée de données différentielles LVDS négatives (données impaires) |
4 | RxO1+ | Entrée de données différentielles LVDS positives (données impaires) |
5 | RxO2- | Entrée de données différentielles LVDS négatives (données impaires) |
6 | RxO2+ | Entrée de données différentielles LVDS positives (données impaires) |
7 | GND | Masse |
8 | RxOCLK- | Entrée d'horloge différentielle LVDS négative (horloge impaire) |
9 | RxOCLK+ | Entrée d'horloge différentielle LVDS positive (horloge impaire) |
10 | RxO3- | Entrée de données différentielles LVDS négatives (données impaires) |
11 | RxO3+ | Entrée de données différentielles LVDS positives (données impaires) |
12 | RxE0- | Entrée de données différentielles LVDS négatives (données paires) |
13 | RxE0+ | Entrée de données différentielles LVDS positives (données paires) |
14 | GND | Masse |
15 | RxE1- | Entrée de données différentielles LVDS négatives (données paires) |
16 | RxE1+ | Entrée de données différentielles LVDS positives (données paires) |
17 | GND | Masse |
18 | RxE2- | Entrée de données différentielles LVDS négatives (données paires) |
19 | RxE2+ | Entrée de données différentielles LVDS positives (données paires) |
20 | RxECLK- | Entrée d'horloge différentielle LVDS négative (horloge paire) |
21 | RxECLK+ | Entrée d'horloge différentielle LVDS négative (horloge paire) |
22 | RxE3- | Entrée de données différentielles LVDS négatives (données paires) |
23 | RxE3+ | Entrée de données différentielles LVDS positives (données paires) |
24 | GND | Masse |
25 | CTL | CTL_DVR |
26 | CE | CE_DVR |
27 | NC | Pas de connexion |
28 | VDD | Tension d'entrée de l'alimentation |
29 | VDD | Tension d'entrée de l'alimentation |
30 | VDD | Tension d'entrée de l'alimentation |
Spécification du rétroéclairage
Paramètre | Symbole | Valeur | Unité | ||
MiN. | Typ. | Max. | |||
Tension d'entrée de la barre lumineuse | VLED | 48 | 52 | 56 | V |
Courant d'entrée de la barre lumineuse | ILED | - | 480 | - | mA |
Consommation d'énergie | PLED | 23,04 | 24,96 | 26,88 | W |
Durée de vie des LED | LBL | 40000 | 50000 | - | Hrs |
Caractéristiques électriques
Paramètre | Symbole | Min | Typ Max | Unité | |
Tension d'alimentation | VDD | 4,5 | 5,0 | 5,5 | V |
Courant d'alimentation | IVDD | 500 | 1200 | mA | |
Courant d'appel | IRUSH | 2,0 | 3,0 | A | |
Tension d'ondulation d'entrée admissible | VRF | 300 | mV | ||
Tension de seuil d'entrée différentielle de niveau haut | VIH | +100 | mV | ||
Tension de seuil d'entrée différentielle de niveau bas | VIL | -100 | mV | ||
Tension d'entrée différentielle | VID | 200 | 600 | mV | |
Tension d'entrée (BL) | VBL_I | -0,3 | VDD+0,3 | mV | |
Tension de mode commun d'entrée différentielle | VCM | 1,0 | 1,2 | 1,5 | |
Consommation d'énergie | VD | 2,5 | 6 | W |
Paramètre | Conditions | Min. | Typ. | Max. | Unité |
Rapport de contraste | Centre | 700 | 1000 | - | - |
Temps de réponse | Tr+Td | - | 14 | 20 | ms |
Chromaticité des couleurs CF (CIE1931) |
Rouge x |
Typ. -0,03 |
0 |
Typ. +0,03 |
0 |
Blanc x | 0,323 | - | |||
Blanc y | 0,379 | - | |||
Luminance centrale du blanc | YLI | 800 | 1000 | cd/m2 | |
Diaphonie | Ct | 2,0 | % |

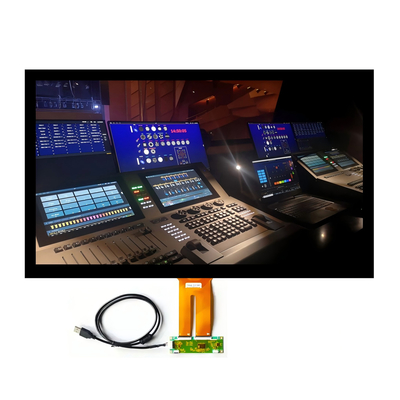

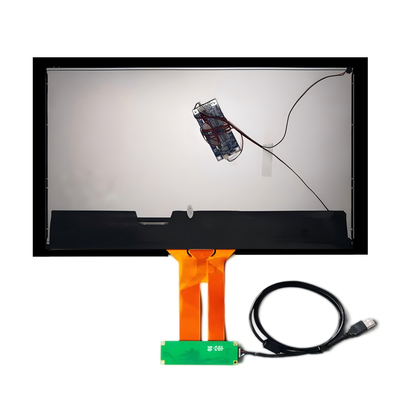

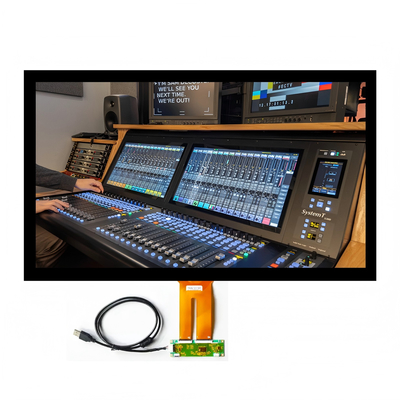

Image du produit
