Détails sur le produit:
|
Display Size: | 27-inch | Luminance de surface: | 1000 cd/m2 (typique) |
---|---|---|---|
Resolution: | 3840×2160 (UHD) | Interface: | eDP 1.4 à 4 voies (5,4 Gbit/s) |
Ratio de contraste: | 10001 (typique) | Numéro de broche: | 30 épingles |
Viewing Angle: | 89° (CR>10, All Directions) | Mounting: | Vesa Mount Compatible |
Color Depth: | 1.07 B (8bit+A-FRC) | Color Gamut: | NTSC 90%, sRGB 98% (Typical) |
Power Supply: | 10V ±1V (Logic), 24V (Backlight) | Température de fonctionnement.: | 0℃ à +50℃ |
Température de stockage.: | -20℃ à +60℃ | Backlight Lifetime: | 30,000 Hours (L70 @ 25°C) |
Response Time: | 14ms (GTG Typical) | Compliance: | RoHS, Halogen-Free, REACH |
Mettre en évidence: | Affichage TFT industriel 4K,Affichage TFT industriel UHD,Affichage TFT industriel à haute luminosité |
SFTO2700B-7125AN – Écran TFT industriel UHD haute luminosité de 27 pouces pour applications professionnelles sur les marchés de l'UE et des États-Unis
Le SFTO2700B-7125AN est un écran TFT industriel ultra-haute définition (UHD 4K) de 27 pouces à la pointe de la technologie, conçu pour les environnements exigeants aux États-Unis et en Europe. Conçu pour les ingénieurs, les concepteurs de systèmes et les professionnels techniques, cet écran combine une luminosité exceptionnelle (1000 cd/m²), une faible réflectivité et une précision des couleurs de pointe pour offrir des performances optimales dans l'automatisation industrielle, l'imagerie médicale, les bornes extérieures et les systèmes audiovisuels professionnels.
Résolution 4K UHD (3840 × 2160) : Garantit des visuels d'une clarté cristalline pour les applications gourmandes en données.
Haute luminosité et contraste : Luminosité de 1000 cd/m² et rapport de contraste de 1000:1 pour une visibilité en plein soleil et dans des conditions de faible luminosité.
Reproduction des couleurs avancée : Profondeur de couleur de 10 bits (8 bits + A-FRC) avec une gamme de couleurs NTSC 90 % et sRGB 98 % pour une correspondance précise des couleurs dans les flux de travail de conception, de simulation et d'inspection.
Revêtement à faible réflectivité : Minimise l'éblouissement pour un fonctionnement transparent dans les environnements lumineux.
Angles de vision larges (178°) : Maintient une qualité d'image constante, même à des angles extrêmes.
Durabilité de qualité industrielle : Fonctionne de manière fiable à des températures allant de -20°C à +70°C.
Conformité aux normes européennes et américaines : Certifications RoHS, REACH, CE, FCC et IP65 en façade pour un déploiement mondial.
Interface : eDP 4 canaux (type d'inversion), débit de liaison de 5,4 Gbit/s pour un transfert de données à grande vitesse.
Structure des pixels : Matrice active a-Si TFT avec disposition des pixels en bandes RVB verticales.
Rétroéclairage : LED à éclairage latéral pour un éclairage uniforme et une efficacité énergétique.
Montage : Compatible VESA (200 x 200 mm) pour une intégration flexible dans les boîtiers industriels.
Conçu pour un usage professionnel : Idéal pour la vision industrielle, les panneaux de contrôle et l'affichage numérique dans les environnements difficiles.
Conformité mondiale : Pré-certifié pour les marchés de l'UE (CE, RoHS) et des États-Unis (FCC) afin de rationaliser l'approvisionnement.
Fiabilité et longévité : Rigoureusement testé pour plus de 50 000 heures de fonctionnement (typique).
Applications cibles :
Automatisation industrielle et systèmes IHM
Affichage numérique extérieur et bornes
Imagerie médicale et équipements de diagnostic
Panneaux de contrôle automobiles et aérospatiaux
Murs vidéo professionnels et systèmes de simulation
Prêt à intégrer le SFTO2700B-7125AN dans votre prochain projet ? Contactez notre équipe d'ingénieurs pour obtenir des fiches techniques, des fichiers CAO ou des demandes d'échantillons. Notre assistance basée en UE/US garantit une conformité transparente et des conseils techniques pour votre application.
Dimensions mécaniques
Paramètre | Spécification | Unité |
Zone active | 596,736(H)×335,664(V) | mm |
Nombre de pixels | 3840(H)×2160(V) | pixels |
Pas de pixel | 0,1554(H)×0,1554(V) | mm |
Disposition des pixels | Bande verticale RVB | |
Profondeur de couleur | 1,07 B(8 bits+A-FRC) | couleurs |
Mode d'affichage | Normalement noir | |
Contour dimensionnel | 630,0(H)×368,2(V)×20,98(Profondeur) | mm |
Poids | 3340(typique) | g |
Largeur du cadre (G/D/H/B) | 13,71/13,71/13,74/13,74 | mm |
Traitement de surface | Voile 25%,3H | |
Rétroéclairage | Côté long, type de barre d'éclairage à 2 LED |
Spécifications électriques
Paramètre | Min. | Typ. | Max. | Unité | |
Tension d'alimentation | VDD | 9 | 10,0 | 11 | V |
Courant d'alimentation | DD | - | 460 | 900 | |
Courant d'appel | IRUSH | - | 2,0 | 3,0 | |
Tension d'ondulation d'entrée admissible | VRF | - | - | 400 | |
Entrée différentielle de niveau élevé Tension de seuil |
VIH |
- |
- |
+100 | |
Entrée différentielle de bas niveau Tension de seuil |
VIL | -100 |
- |
mV | |
Tension d'entrée différentielle | |VID | |
100 |
- | 600 | mV |
Tension de mode commun d'entrée différentielle | Vcm |
0 |
2 | ||
Consommation d'énergie |
PD | - | 4,6 | 9 | W |
55 | 58 | W | |||
Ptotal | - | 59,6 | - | W |
Spécifications de l'unité de rétroéclairage
Paramètre | Min. | Typ. | Max. | Unité | |
Tension d'entrée de la barre lumineuse LED par broche d'entrée | VPIN | 33,6 | 37,2 | 39,6 | V |
Courant d'entrée de la barre lumineuse LED par broche d'entrée |
IPIN |
- |
110 |
mA |
|
Consommation d'énergie LED | PBL | - |
55 |
58 | W |
Durée de vie des LED |
- |
30 000 |
- |
Hrs |
Spécifications optiques du module LCD
Paramètre | Symbole | Condition | Min. | Typ | Max. | Unité | ||
Plage d'angle de vision |
Horizontal |
Θ3 |
|
85 |
89 | - | Deg. | |
Θ9 | 85 | 89 | - | Deg. | ||||
Vertical |
Θ12 | 85 | 89 | - | Deg. | |||
Θ6 | 85 | 89 | - | Deg. | ||||
Rapport de contraste de luminance | CR |
Θ = 0. (Centre) Normal Visionnement Angle |
700 | 1000 | ||||
Luminance du blanc | 800 | 1000 | - | cd/m2 | ||||
Uniformité de la luminance blanche | 80 | 85 | % | |||||
Reproduction des couleurs |
|
|
0,283 | 0,313 | 0,343 | - | ||
Wy | 0,299 | 0,329 | 0,359 | - | ||||
|
Rx | 0,646 | 0,676 | 0,706 | - | |||
Ry | 0,269 | 0,299 | 0,329 | - | ||||
Vert |
Gx | 0,197 | 0,227 | 0,257 | - | |||
Gy | 0,649 | 0,679 | 0,709 | - | ||||
Bleu |
Bx | 0,123 | 0,153 | 0,183 | - | |||
By | 0,029 | 0,059 | 0,089 | - | ||||
Temps de réponse |
GTG | Tg | 14 | 20 | ms | |||
Diaphonie | CT | - | - | 2,0 | % |
Définition des broches
N° de broche | Symbole | Fonction |
1 | VDD | Alimentation (10,0 V) |
2 | VDD | Alimentation (10,0 V) |
3 | VDD | Alimentation (10,0 V) |
4 | VDD | Alimentation (10,0 V) |
5 | VDD | Alimentation (10,0 V) |
6 | GND | Masse |
7 | GND | Masse |
8 | NC |
SCL PGMA |
9 | NC | SDA PGMA |
10 | GND | GND |
11 | HPD | Signal de détection de connexion à chaud |
12 | GND | Masse |
13 | DAUXN | Signal négatif pour auxiliaire |
14 | DAUXP | Signal positif pour auxiliaire |
15 | GND | Masse |
16 | DRX0P 9 | Signal positif pour eDP Lane0 |
17 | DRX0N | Signal négatif pour eDP Lane0 |
18 | GND | Masse |
19 | DRX1P | Signal positif pour eDP Lane1 |
20 |
DRX1N |
Signal négatif pour eDP Lane1 |
21 |
GND | Masse |
22 | GRX2P | Signal positif pour eDP Lane2 |
23 | DRX2N | Signal négatif pour eDP Lane2 |
24 | GND | Masse |
25 | DRX3P | Signal positif pour eDP Lane3 |
26 | DRX3N | Signal négatif pour eDP Lane3 |
27 | GND | Masse |
28 | GND | Masse |
29 | NC | Pas de connexion |
30 | BIST | Fonction BIST |

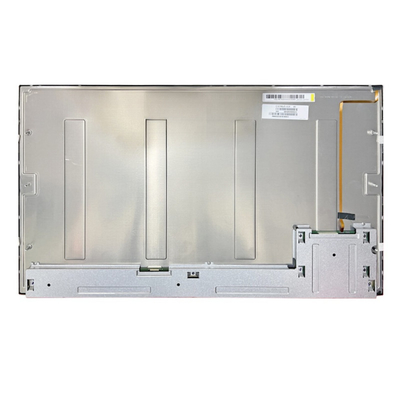

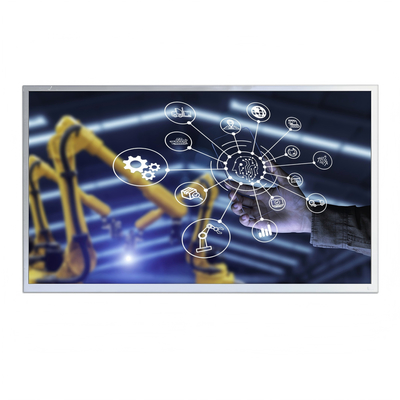

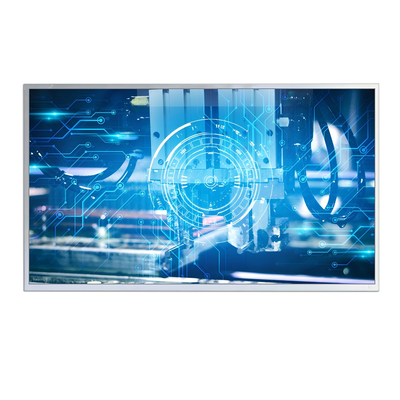

Produit Image
