Détails sur le produit:
|
Taille d'affichage: | 4.3 pouces (480 × 272) | Luminosité de l'écran: | 1000 cd/m2 (lisible à la lumière du soleil) |
---|---|---|---|
Technologie de panneau: | IPS (commutation dans le plan) | Profondeur de couleur: | 16,7 millions de couleurs |
Ratio de contraste: | 10001 (typique) | angle de vue: | 85° Toutes directions (CR≥10) |
Technologie tactile: | Capacitif I2C (Structure G+G) | Température de fonctionnement.: | -35°C à +85°C (gamme industrielle) |
Interface: | RGB 24 bits parallèle | Clé de pilotage: | ST7283 (Architecture sans RAM) |
Rétroéclairage: | Lumière de bord à 16 LED (série 4 × 4) | Conformité: | RoHS/REACH, exempt d'halogène |
Protection contre la DSE: | Le niveau de tension de l'appareil doit être supérieur ou égal à ± 5 kV. | Fonctionnalités spéciales: | Support gants/tactile humide, IP65 en option |
Mettre en évidence: | 4.3 pouces IPS TFT LCD,Écran haute luminosité 1000 nits,Écran TFT tactile capacitif |
Écran IPS haute luminosité 1000 nits pour environnements extrêmes
Le SFTO430HD-7338A-CT offre des performances lisibles en plein soleil pour les équipements extérieurs américains et les IHM industrielles allemandes, combinant un panneau IPS de 1000 nits avec une fonction tactile capacitive de qualité industrielle. Conçu pour les applications où la clarté optique et la fiabilité sont non négociables :
Catégorie | Ce module | Concurrent typique |
---|---|---|
Luminosité | 1000 cd/m² (soutenue) | 600 à 800 cd/m² |
Plage de température | -30 °C à +80 °C | -20 °C à +70 °C |
Sensibilité tactile | 0,5 mm (mode gants) | 1,5 mm+ |
Efficacité énergétique | 112 mW (rétroéclairage max.) | 150 à 200 mW |
Clarté optique | 85 % de transmission de la lumière | 70 à 75 % |
IPS parfait au pixel près : pas de pixel de 0,198 mm avec correction γ (ΔE<1,5)
Garantie d’uniformité : > 80 % d’uniformité de luminance sur une grille à 9 zones
Aucun changement de couleur : coordonnées CIE1931 : blanc (0,307x, 0,330y)
Résistance aux vibrations : amplitude de 1,5 mm à 55 Hz (IEC 60068-2-6)
Surface durcie chimiquement : résiste aux solvants/désinfectants (DIN 58196)
Collage scellé : la stratification OCA/OCR empêche la formation de buée
Pilote ST7283 : élimine les coûts de RAM externe
Intégrité du signal : gigue CLK<0,1 T (fonctionnement à 40 MHz)
Conception à faible bruit : routage blindé DEN/HSYNC/VSYNC
Marché | Cas d’utilisation critiques | Valeur clé |
---|---|---|
États-Unis (extérieur) | Écrans d’équipement de construction | Lisibilité en plein soleil de 1000 nits |
Allemagne (industriel) | IHM de robots d’usine | Démarrage à froid à -30 °C, toucher avec des gants |
Médical | Moniteurs chirurgicaux portables | Étanchéité IP65, résistance chimique |
Transport | Panneaux de commande ferroviaires | Immunité aux vibrations de 55 Hz |
Conformité et certification
► UE : EN 62368-1, RoHS/REACH, VDE 0805 (Allemagne)
► États-Unis : FCC Part 15B, UL 60950-1
► Fiabilité : cyclage thermique de 120 h (-35 °C↔85 °C), test de chute ISTA 3A
Dimensions mécaniques
Informations sur le produit
Article | Spécification | Unité |
Taille de l’écran LCD | 4 . 3 » | pouce |
Type de panneau | IPS |
% |
Résolution | 480xRVB x 272 | Pixel |
Mode d’affichage | Normalement noir |
% |
Nombre de couleurs | 16,7 M |
% |
Direction de vision | TOUS |
% |
NTSC | 50 % |
% |
CR | - |
% |
L | - | Couleur |
Taille du module | 67,20(H)x105,5(V)x2,92(P) | mm |
Zone active du panneau | 95,04X53,86 | mm |
Pas de pixel | 0,198x0,198 | mm |
Disposition des pixels | Bande RVB | |
Poids | À déterminer | g |
Circuit intégré du pilote | ST7283 |
% |
Taille de la RAM du circuit intégré du pilote | Moins de RAM | bit |
Source de lumière | 16 puces LED |
% |
Interface | RVB 24 BITS |
% |
Température de fonctionnement |
-30~+80 | °C |
Température de stockage | -35~+85 | °C |
Spécification CTP
Catégorie | Paramètre | Spécification |
Général |
Structure | Verre de protection + verre capteur ITO (G+G) |
Renforcement de la lentille de protection | Renforcé chimiquement | |
Dureté de la surface de la lentille de protection | ≥ 6H (dureté au crayon) | |
Taux de transmission de la lumière | ≥ 85 % | |
Température de fonctionnement | -30 °C ~ +80 °C, ≤ 90 % d’HR | |
Température de stockage | -35 °C ~ +85 °C, ≤ 90 % d’HR | |
Électrique |
Interface | I2C |
Circuit intégré tactile | FT5446 | |
Tension d’alimentation (VDD) | 2,8 V ~ 3,3 V | |
Résistance de l’hôte (SDA/SCL) | Configurable sur la carte mère | |
Environnemental |
Conditions de fonctionnement |
Fonctionnel dans le brouillard/l’eau de surface/avec des gants |
Surface Propriétés |
Encre de surface | Type transparent |
Traitement de surface | Personnalisable | |
Stratification LCD-TP | Collage AIR, OCA et OCR en option | |
Conformité | Normes de matériaux | Conforme RoHS et sans halogène |
Définition des broches d’interface
N° de broche | Symbole |
Fonction |
1 | LEDK | Cathode du rétroéclairage |
2 | LED_A | Anode du rétroéclairage |
3 | GND | Masse |
4 | VCC | Alimentation analogique pour LCM (2,8 V) |
5-12 | R0-R7 | Bus de données |
13-20 | G0-G7 | Bus de données |
21-28 | B0-B7 | Bus de données |
29 | GND | Masse |
30 | CLK | Signal d’horloge des pixels dans l’interface RVB |
31 | DISP | Affichage |
32 | HSYNC | Signal de synchronisation horizontale dans l’interface RVB |
33 | VSYNC | Signal de synchronisation verticale dans l’interface RVB |
34 | DEN | Signal d’activation des données en mode RVB DE |
35 | NC | |
36 | GND | Masse |
37 | XR | Broche du panneau tactile |
38 | YD | Broche du panneau tactile |
39 | XL | Broche du panneau tactile |
ms | YU | Broche du panneau tactile |
Valeurs nominales maximales absolues
Article | Symbole | Valeur | Unité | Remarque |
Tension d’alimentation analogique | VDD | -0,3~+4,6 | V |
% |
Plage de tension d’entrée logique | VIN | -0,3 ~VDDI+0,3 | V |
% |
Plage de tension de sortie logique | VO | -0,3 ~VDDI+0,3 | V |
% |
Conditions de fonctionnement typiques
Article | Symbole | Min. | Typ. | Max. | Unité |
Tension d’alimentation | VDD | 3,0 | 3,3 | 3,6 | V |
Tension d’alimentation NVM | VPP | 7,4 | 7,5 | 7,6 | V |
Tension haute d’entrée | VIH | 0,7*VDD |
% |
VDD | V |
Tension basse d’entrée | VIL |
DGND |
% |
0,3*VDD | V |
Tension haute de sortie | VOH | VDD-0,4 |
% |
VDD | V |
Tension basse de sortie | VOL | DGND |
% |
DGND+0,4 | V |
Caractéristiques optiques
Article | Symbole | Condition | Min. | Typ. | Max. | Unité | ||
Angle de vision Gauche |
θL | CR≥10 |
80 |
- | - |
% |
Droite |
|
θR | 80 | - | - |
% |
||||
θT | 80 | - | - |
% |
||||
θB | 80 | - | - |
% |
||||
Ton+Toff |
θ=Φ=0° |
- |
% |
ms |
Rapport de contraste |
|||
CR |
θ=Φ=0° |
- |
1000 | - |
% |
% |
||
L | θ=Φ=0° | - | - |
% |
Couleur | |||
Chromaticité (CIE1931) Blanc |
Wx |
Normal |
θ=Φ=0°
- |
- |
% |
|||
0,33 | Rouge | |||||||
Rx |
0,608 | Ry | ||||||
0,323 | Vert | |||||||
Gx |
0,317 | Gy | ||||||
0,549 | Bleu | |||||||
Bx |
0,145 | By | ||||||
0,138 | Uniformité | |||||||
UL | θ=Φ=0° | - |
% |
- |
% |

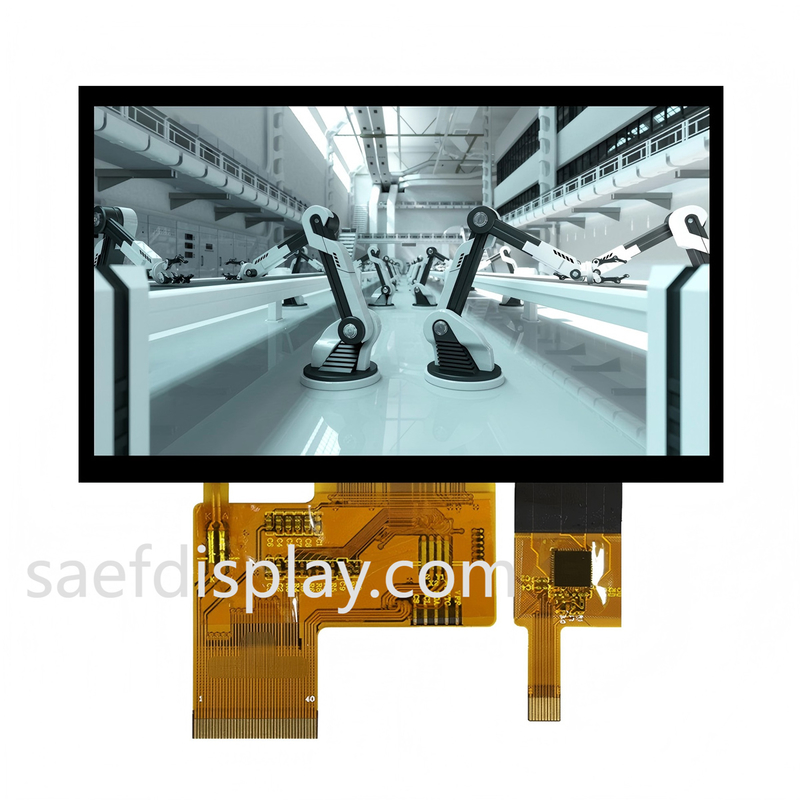

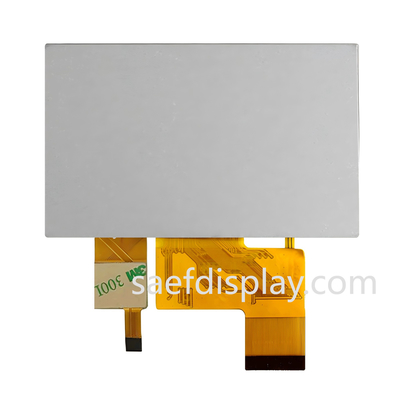

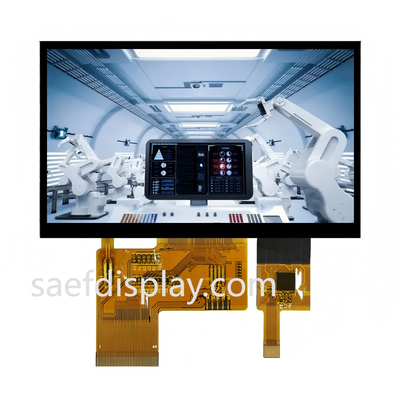

Image du produit |
